Rappel du dernier message de la page précédente :
room135
balou a écrit :
Ha... Ben la voilà la bête !

Alors, ce P-Rail, ça donne quoi sur une ES-like ? Et le triple shot ?


Beaucoup de polyvalence

Le tripple shot offre la possibilité d'avoir soit: P90
le rail en simple
ou le P90 et le simple en parallèle
ou le P90 et le simple en série

En plus mon JB SH-4 peut étre lui aussi splitté ce qui augmente encore la polyvalence de cette guitare.
elchupacabre
Salut gros déterrage...............
Après recherches, je n'ai trouvé aucun schéma de câblage avec ce set de micros SHPR-1 avec sélecteur 5-way avec une stratocaster HH ...
Quelqu'un aurait-il un schéma ou des idées, je ne suis pas avare en bricolage donc n'hésitez pas...
Merci d'avance.
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
elchupacabre
OK c'est là que ça se complique, j'ai été faire un tour chez Seymour et rien trouvé pour 5-way... et je n'ai pas la boite d'origine...
Là on est dans le ...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
AethelBridd
Salut
Si je ne fais pas erreur, les P-Rails ont deux bobines comme les humbuckers.
Pourquoi ne pas utiliser les schémas pour humbuckers et sélecteur 5 positions proposés par Seymour Duncan ?
The voice of the frog is the glory of the marsh waters.
elchupacabre
Le truc c'est que je veux utiliser toutes les combinaisons proposées par ces micros.
J'ai pensé un sélecteur 3 positions genre telecaster plus un sélecteur varitone 4 positions à la place du volume ( il n'y aurait qu'un volume et une tonalité comme sur une fonder bullet).
Mais comment câbler tout ça?????????????????
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
John Wood
J'ai ça, si ça peut aider...

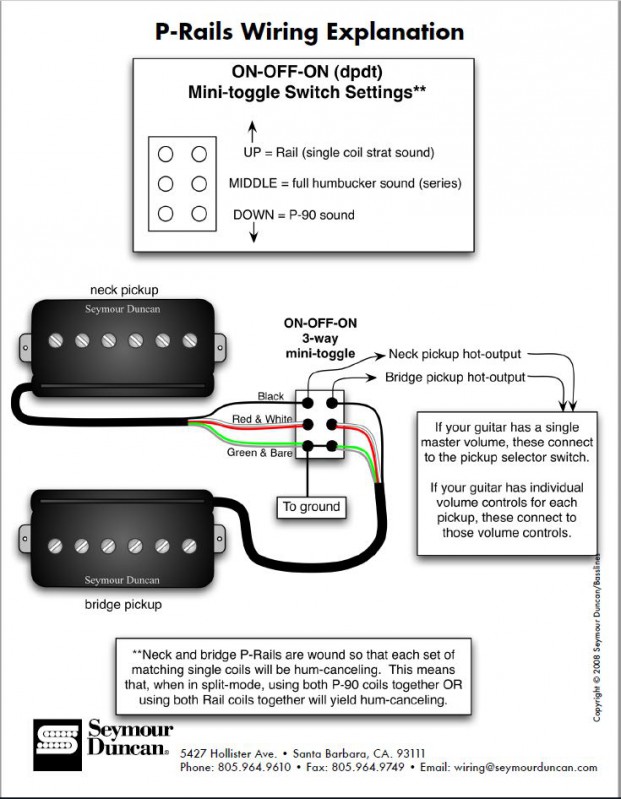

P-Rails wiring
elchupacabre
Merci c'est et ça me fait bien avancer, j'avais vu le truc autrement mais carrément faisable...
Reste à mettre un toggle pour sélectionner sa position ...
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
elchupacabre
Mais j'ai encore une question :
sur ce genre de micros on a 4 micros en fait (rail, humbuckers, single et P90...), donc avec cette config les rail passent à la trappe????
« Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn »
elchupacabre
J'enlève ma question, je viens d'avoir une réponse en lisant le test....
