Preamp AccurAcoustic Takamine réparé!

Forum Takamine
Forum
Pauluxe69
Bonne nouvelle pour les malheureux possesseurs du préamp AccurAcoustic (en panne) de chez Takamine, qui investissent un CT4B (120€) ou CTP (240€) pour refaire fonctionner leur électro acoustique
Le mien, de 1996 (coupure de sons, craquements etc...) a été réparé pour, tenez vous bien, même pas 1 euro de pièce!
Cause de la panne: Condo chimique
Mon frangin, très bon en électronique, s'est penché sur mon cas, pour m'aider
Des le départ, il soupçonnait un condo chimique, au diagnostic
Mais pas simple de vérifier sans les shémas (cp double face et CMS)
Un mec sympa (je le remercie mais j'ignore son nom) a posté ces shémas
Pour ceux qui sont intéressés, je peux les envoyer
Du coup, en à peine 5mn de mesures, il a pu constater le condo défectueux
Commande de 5 condos (au tantale) chez Conrad pour 7€ !
Il a confié le dessoudage à un spécialiste du cms, opération finalement simple grace à la tresse à dessouder
Soudage du composant, normal
Et ça remarche!
Pour tous ceux qui tiennent à leur AccurAcoustic mais investissent malgré eux en un CTP (certe bon mais cher) la solution est là!
Voyez votre tek avec les plans et roulez!
Elle est pas belle la vie?
Merci frangin!
  • #2
  • Publié par
    JMDOUM
    le 07 Déc 2014, 21:54
Bonjour,

J'ai le même problème sur un préampli accuracoustic qui a rendu l'âme. Le son est parti petit à petit (+ craquements + souffle). Ça ressemble à un composant qui a chauffé.

Comme tout le monde, j'ai regardé sur internet pour le remplacer par un CT4b ou un truc de ce genre (CTP2 ...) -> 120 à 200€.

Je n'ai pas de frangin électronicien :-) , mais je connais quelqu'un qui pourrait me changer un condo. J'ai ouvert la bête mais j'aurais besoin d'un schéma. Puisque vous le proposez, pouvez-vous me transmettre les plans et me dire quel condo vous avez du changer ? Ça va peut-être aussi marcher pour moi.

Merci d'avance.

Bien musicalement,

JM DOUMENC
Pauluxe69
Bonjour JMDOUM
J'ai bien les schémas avec moi, mais je ne sais pas quel condo a été changé
Je contacte mon frère et dès que j'ai la réponse, je t'envoie tout ça
J'espère que ça t'aidera à réparer ton préamp
Salut à bientôt
Bonjour Pauluxe69

J'ai une NP 15C et visiblement le préampli accuracoustic est HS. Pourrais-tu m'envoyer les schémas dont tu parlais dans ton post ?
Cela serait très sympa. Je te remercie d’avance.

Phil
Pauluxe69
Salut Phil
Je ne parviens pas à poster les images ici
Je te donne mon mail perso, tu me réponds et je te les envoie en pieces jointes sur ton mail

Est ce que tu peux me dire quelle était le nom de la série de ta NP 15 C (Natural?)
Moi j'ai la NP 25 C (jumbo)

Mon preamp est retombé en panne, le switch EQ coupe tout une fois engagé!
Ainsi que les led des curseurs!
Pas fiable l'AccurAcoustic

Salut A+
Richard
Salut à Paulux69

Suis interessé de shémas préampli accuracoustique pour ma tak NP 15C
n°série 93 071 509
Suis pret à payer les frais de copie et de port

Mon préamp a des coupures et crache
je suis de Bourgoin 38 possible de me déplacer si tu es sur Lyon

merci à l'avance pseudo Papyguitar ( 67 ans )
bonjour à tous,

j'ai une NP65C dont le preamp accuracoustic a rendu l'ame. quelqu'un peut-il m' envoyer le schéma electronique.
merci d'avance
musicalement votre
alain
alph78121@gmail.com
scutigere
Bonjour à tous,
Je lance une bouteille à la mer...
Je suis également face à ce préamp en panne sur une NP65C.
Le souci c'est que je n'arrive même pas à le retirer de la guitare!
Coté pile, aucun souci, j'ai bien le petit taquet à l'intérieur, quand j'appuie dessus le préampli commence à venir de ce coté.
Mais coté opposé ça bloque! Aucun taquet accessible de l'extérieur, en rentrant la main à l'intérieur je sens bien un taquet souple, mais j'ai beau appuyer dessus, le préamp ne sort pas... ça fait une heure que j'y suis!
Pourtant j'en a démonté des préamps, mais alors là!!!
Y a un truc que j'ai loupé?

Merci par avance!
Bonjour,

Il ya aussi un taquet sur le coté opposé à la pile. Contrairement à celui coté pile qui est accessible une la pile enlevée, pour le deuxième il faut glisser une lame un peu souple et pas très large pour le dégager. Il est localisé au milieu du coté au regard de la sérigraphie 'ccurAcou'

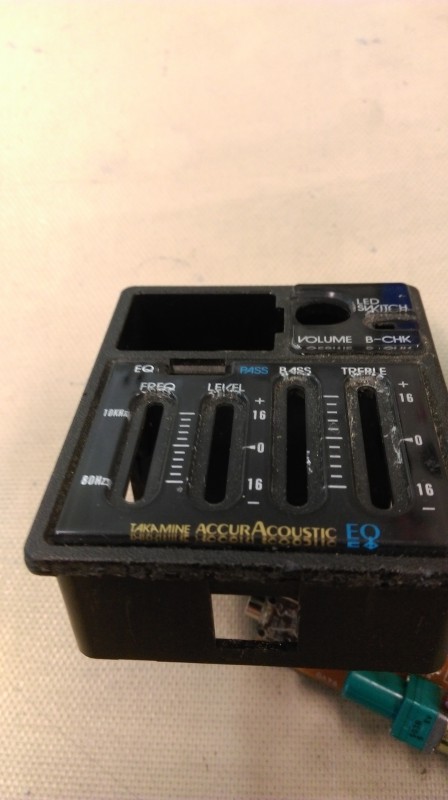

preamp coté opposé à la pile


J'espère que c'est assez clair et que la photo a bien été chargée.
Sinon donnes moi un numéro de téléphone ou un mail et je te l'envoie.

musicalement
Alain
0616211289
alph78121@gmail.com
scutigere
Alain,
Merci infiniment, tu m'as sauvé la vie.
Mais j'ai quand même sacrément galéré... Très difficile d’insérér quelque chose même fin et souple. J'ai du écarter l'entourage plastique fixé à la caisse à l'aide d'un tournevis plat pour pouvoir insérer une lamelle d'emballage plastique que j'avais découpée... et ça s'est débloqué.

Je vais nettoyer un peu les pistes et les connectiques, mais vu les symptômes je suspecte aussi un problème de condensateur...
On verra bien.
Merci encore.
